产品介绍

盘式成球机(圆盘造粒机、成球盘)它是用粉状物料在有一定的湿度的情况下，料盘不断的旋转较大颗粒的外层不断地粘上粉末增大成球。就像做汤圆那样。盘式成球机具有成球均匀，料球水份易控制，料球强度较高，而且结构简单，控制方便，动务消耗少，运转平稳等优点。

结构特点：

盘式成球机造粒盘圆采用整体圆弧结构,成粒率可达93以上。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强，坚固耐用。加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。

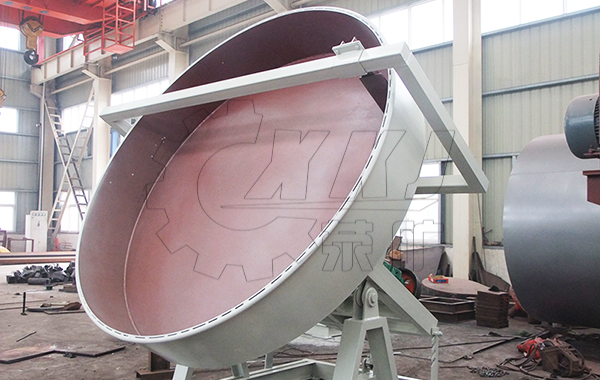

盘式成球机发货

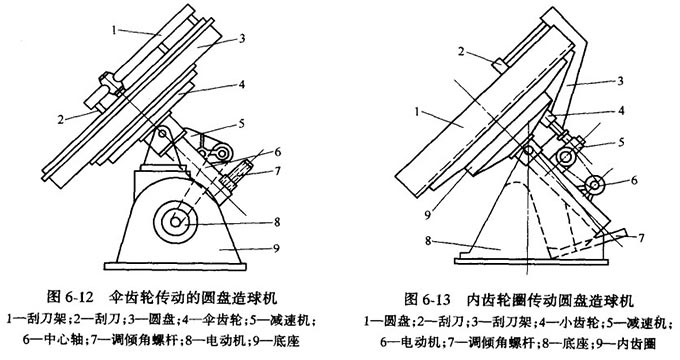

成球盘结构

成球盘结构图

工作原理：

在机械立窑和回转窑工艺的水泥生产中，来料均匀合格的生料粉经喂料机稳流后通过冲量流量计，输送到双轴搅拌机内与经过计量对应并雾化的水相汇，在叶片的充分搅拌下，每个粉粒上都附有基本一致的水膜，形成一定规格和数量的球核或母球，进入成球机在盘内滚动所产生的机械力作用下，母球间相互结粒而成为具有一定性能要求的料球。在化肥厂生产的复合磷肥使用成球机成出的均匀一致的料球便于现代化设备的施肥要求。在磷石膏厂可将废弃的磷石膏粉成球后用于水泥工业中的星空平台,星空官方网站(中国)添加剂。

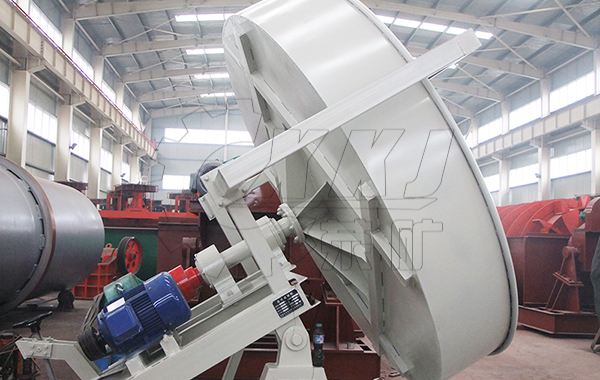

盘式成球机发货

性能优势

智能安全

立足矿山智能选矿技术,致力成智能化矿山一体化解决方案供应商；智能制造，安全生产；

节能高效

研制高效节能大型矿山成套设备，比常见选矿设备节能40%，选矿效率高；

除尘环保

有效减少了矿山粉尘对人体的伤害，提高了受粉尘影响而减慢的工作进效率，达到环保生产要求；

美观耐用

外形圆滑新颖，颜色靓丽，由业主自由选择；运行噪音小，设备耐磨性高；

产品参数

型号规格	生产量t/h	圆盘直径/mm	圆盘高度/mm	倾角/度	转速r/min	功率/kw
Φ1000	0.6	1000	300	45	16	4.5
Φ1200	0.5~1.0	1200	300	45	19	7.5
Φ1500	0.8~1.2	1500	300	45	16	7.5
Φ1800	0.9~1.5	1800	300	45	18	7.5
Φ2000	4~8	2000	240-350	45-55	11	7.5
Φ2500	5~10	2500	360	40-55	5~10	7.5
Φ2800	9~16	2800	450	40-55	11~14	11
Φ3000	15~18	3000	400-500	40-55	11~14	11
Φ3200	15~20	3200	400-550	40-55	11~18	11
Φ3500	18~24	3500	450-600	40-55	9~12	15
Φ3600	18~24	3600	450-600	40-55	10.5	15
Φ4200	20~30	4200	450-600	40-55	8.5	55
Φ4500	30-36	4500	450-600	40-55	3~9	55
Φ5000	35-42	5000	450-600	40-60	2~8	55
Φ5500	40-46	5500	450-700	40-60	7~8.5	110
Φ6000	45-52	6000	450-700	40-60	7~8.5	110
Φ7000	55-65	7000	450-700	40-60	4~5	160

产品特点

盘式成球机主要由机架、倾角调节装置、传动装置、电动机、齿轮、支撑架、边刮刀、无动力刮刀、盘调节螺栓选配、盘体、减速机等部分组成。

1.刮刀装置:包括底刮刀和侧刮刀两部分，底刮刀是无动力自动回转式刮刀，依靠自身五把刀头与盘底粘结物料的摩擦阻力，和料球对刮刀杆的冲击力而随盘回转，转动时，由于盘与刮刀刀头的线速度不同，摩擦阻力派生出三个分力来完成对盘底粘结物的切削。固定式侧刮刀，可以清理盘边粘结物料。

2.传动部分：通过电磁调速电动机、三角胶带轮以及减速机来实现

成球盘
